Что происходит со старой трубой после установки полимерного чулка

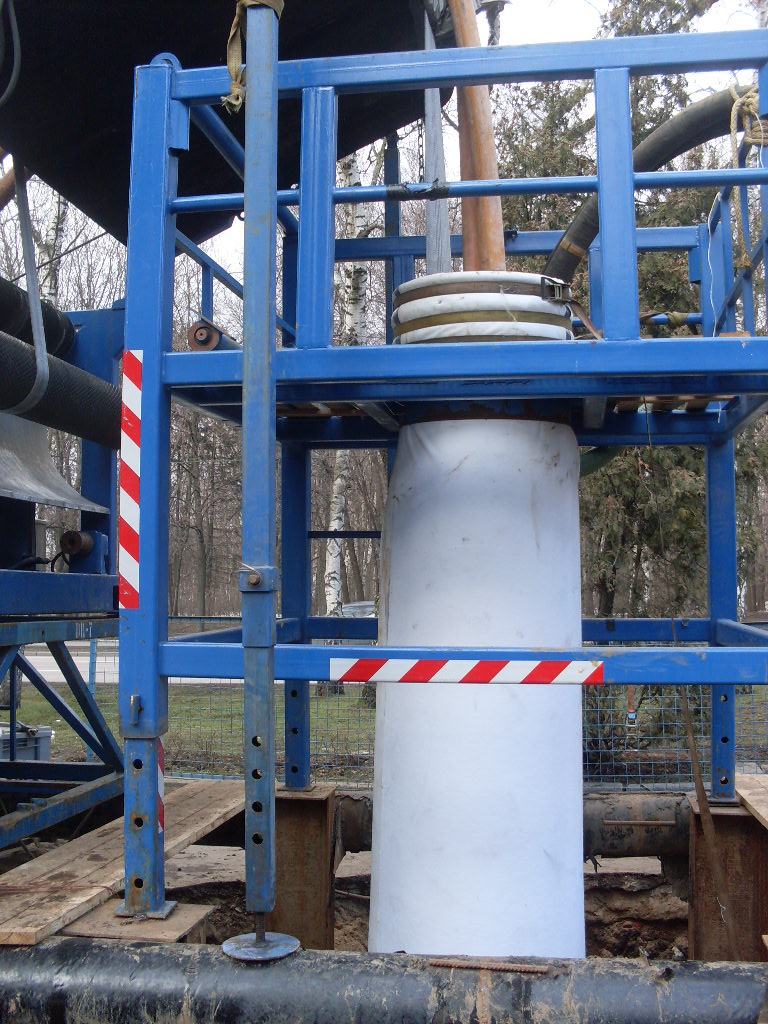

При бестраншейном ремонте методом полимерного чулка существующий трубопровод не демонтируют: после подготовки участка внутри него устанавливают пропитанный полимерным составом рукав и отверждают его. В результате повреждённая труба остаётся в грунте, но условия её дальнейшей работы меняются.

Что происходит со старым трубопроводом после такого ремонта, может ли он продолжать разрушаться и насколько его состояние влияет на надёжность восстановленного участка?

Старые дефекты никуда не исчезают

Установка полимерного рукава не восстанавливает металл, бетон, чугун или другой материал исходной трубы. Коррозия, трещины, повреждения стыков и участки с потерей материала остаются.

Однако после ремонта транспортируемая среда движется уже по новой внутренней поверхности. Полимерный рукав перекрывает существующие дефекты и восстанавливает герметичность участка. В результате, например, трещина или негерметичный стык остаются в стенке старой трубы, но больше не имеют непосредственного контакта с транспортируемой средой.

Для металлических труб это также означает изоляцию внутренней поверхности от воды или стоков. При этом внешняя поверхность трубы продолжает находиться в грунте, поэтому внешняя коррозия и другие процессы старения материала могут продолжаться.

Именно поэтому состояние старого трубопровода оценивают до ремонта, а не рассчитывают на то, что установка рукава остановит его дальнейшее разрушение.

Может ли старая труба разрушаться дальше?

Может. И возможность такого развития учитывается при выборе решения для конкретного участка.

Подземная труба находится под воздействием грунта, грунтовых вод, транспортных и других внешних нагрузок. Напорные сети дополнительно работают под внутренним давлением. С течением времени материал существующего трубопровода может продолжать терять первоначальные характеристики.

Поэтому полимерный чулок — не просто герметизирующая оболочка поверх повреждённой стенки. Толщина и характеристики рукава определяются с учётом условий эксплуатации и состояния восстанавливаемого участка.

Российский СП 273.1325800.2016 предусматривает предварительное исследование системы «грунт — старый трубопровод» при восстановлении самотечных сетей гибкими полимерными рукавами. Толщина стенки восстановленной трубы определяется расчётом в зависимости от действующих нагрузок и условий объекта. (СП 273.1325800.2016)

Поэтому два участка одного диаметра не обязательно требуют одинакового решения. Трубопровод с локальными дефектами, но сохранённой геометрией, и сильно деформированная сеть с разрушением стенок находятся в принципиально разных исходных условиях.

Есть предел, после которого одного полимерного чулка недостаточно

Бестраншейная технология позволяет работать с изношенными трубопроводами, но это не означает, что рукав можно установить в сеть в любом состоянии.

Существующая трасса должна позволять выполнить монтаж и сформировать внутри неё проектную конструкцию. Критические деформации, провалы, обрушение трубы и серьёзные смещения могут потребовать предварительного локального ремонта.

Это предусмотрено и СП 273.1325800.2016: при значительных деформациях необходимо исследовать состояние системы «старая труба — грунт», а обнаруженные провалы и разрушения труб до установки рукава подлежат локальной замене. (СП 273.1325800.2016)

Таким образом, бестраншейный ремонт не обязательно означает полное отсутствие земляных работ. Его преимущество заключается в другом: не требуется вскрывать всю трассу. Если на стометровом участке критическое разрушение обнаружено только локально, вскрытие может потребоваться именно в этом месте, тогда как остальная часть трубопровода восстанавливается изнутри.

Что в итоге происходит со старой трубой

После установки полимерного чулка исходный трубопровод остаётся в грунте и продолжает подвергаться естественным процессам старения. Его старые дефекты физически не исчезают, а дальнейшая коррозия или деградация материала в определённых условиях возможна.

Но задача бестраншейного ремонта и не состоит в том, чтобы вернуть старой трубе первоначальное состояние. Необходимо восстановить работоспособность всего участка трубопровода и обеспечить требуемые характеристики для его дальнейшей эксплуатации.

Поэтому состояние существующей трубы определяет, можно ли применить метод полимерного чулка непосредственно, требуется ли предварительный локальный ремонт и какими должны быть параметры проектного решения.

АО «НОУДИГ» выполняет бестраншейный ремонт трубопроводов методом полимерного рукава. Решение для каждого объекта подбирается с учётом состояния существующей сети, диаметра и протяжённости участка, назначения трубопровода и условий его эксплуатации.
